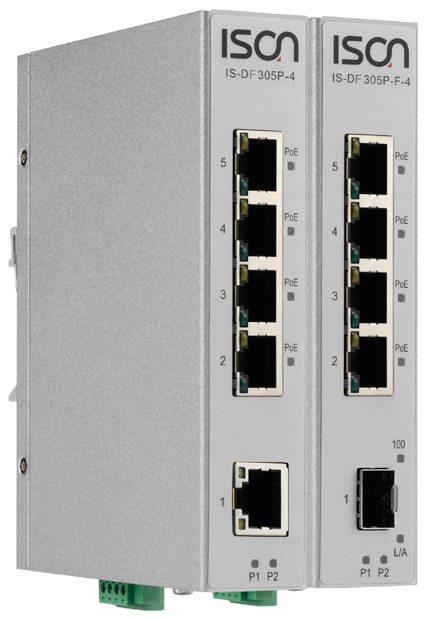

IS-DF305P系列十兆/百兆非管理型5端口以太网络转换机，配有 4个适用IEEE 802.3af/at 协议PoE供电端口，便于使用即插即用 应用程序。IS-DF305P系列成本效益高，此系列非管理型交换机 能够直接通过一个以太网络电缆供应能量和数据。对于工厂生产 线或者嵌入机器系统中加以运用来说，此系列的这一特点非常之 理想。IS-DF305P系列非管理型交换机通过默认的诸如QoS服务 质量
简介
5 十兆/百兆端口非网管型卡轨式PoE交换机

产品特点

► 提供5/4个十兆/百兆铜缆接口，4个PoE/PoE+供电接口

（15.4/30Watt）　    　    　

► 支持46~57 VDC冗余电源输入

► 支持IEEE 802.3x流控制和背压

► 支持电源反接保护机制　　　　　　　　　　　　 　 　 　 　 　

► 支持二层线速交换引擎　

► 支持导轨式安装和壁挂式安装　　　　　　　　　　　　　　　 　

► 无风扇设计，适用工作温度-40~75ºC

► 支持继电器输出报警　 　　　　　　　　　　 　 　 　 　 　 　

► 无风扇设计，适用工作温度-40~75ºC　　　　　　　　　　　

► 支持IP30防护等级　　　　 　 　 　　　　　　 　 　

　 　 　 　 　


性能参数

以太网路参数

Operating ModeOperating Mode Store and Forward, L2 wire-speed/non-blocking switching engine
MAC addresses2K
Packet Buffer1 Mbits
Jumbo frame9 K

电口参数

Speed10/100 Mbps
MDI/MDIX Auto-crossoverSupport straight or cross wired cables
Auto-negotiation/Duplex10/100 Mbps speed auto-negotiation; Full & Half Duplex
PoE

IEEE 802.3af/at (15.4 Watt / 30 Wat)



光口参数

Port Types supported100 Based SFP Fix port
Fiber port connectorLC/RJ45 connector for fiber ports
Optimal fiber cable

Typical 50 or 62.5/125 μm for multimode (mm)

Typical 8 or 9/125 μm for single mode (sm)


电源输入参数

Power InputRedundant Power Input, Terminal Block
Input Voltage Range46~57V DC
Reverse power protectionYES
Power Consumption

IS-DF305P-4 3.6 Watt, IS-DF305P-F-4 4.3 Watt (Without PD load)

PSE: Max. 4 x 30W, 120 Watt total power budget

指示灯

Power status indicationPower Input status
Ethernet port indicationLink & speed



环境参数

Operating Temperature-40~75ºC (Cold startup at -40ºC)
Storage Temperature-40~85ºC
Humidity5~95% (Non-Condensing)
Vibration, shock, free fallIEC-60068-6, -27, -32
Certification ComplianceCE, FCC
Electrical safetyCE
EMC

FCC Part 15, CISPR 22 (EN55022) Class

IEC-61000-4-2, -3, -4, -5, -6 (Level 3)

RoHS & WEEERoHS (Pb free) and WEEE Compliant
MTBF>25 years











外观与保护

ProtectionIP30
Dimension112.2mm (H) x 29.1mm (W) x 89.4mm (D) ( without DIN rail clip)
Weight295 g
InstallationDIN-Rail mounting; Wall mounting
Relay Output1A, 24V, Normal Open







产品三视尺寸图


订购资讯

　型号产品描述10/100Mb TX100Mb FX
IS-DF305P-F-4

Industrial 5 port 10/100 Mb Layer 2 unmanaged

PoE Ethernet Switch, 4 PoE af/at

41
IS-DF305P-4

Industrial 5 port 10/100 Mb Layer 2 unmanaged

PoE Ethernet Switch, 4 PoE af/at

5








选用配件

1. 100 Mb SFP Modules
